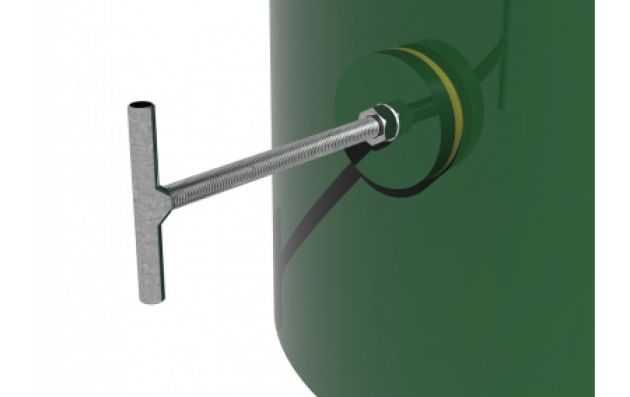

Инструмент для установки муфт

Предназначен для установки и запрессовки распорного кольца в универсальную Муфту Alta Wall Connect, при использовании Инструмента установка Муфты Alta Wall Connect в значительной степени упрощается, требует значительно меньше времени, а также снижается риск повреждения распорного кольца, Муфты и прочих элементов узла установки Муфты.

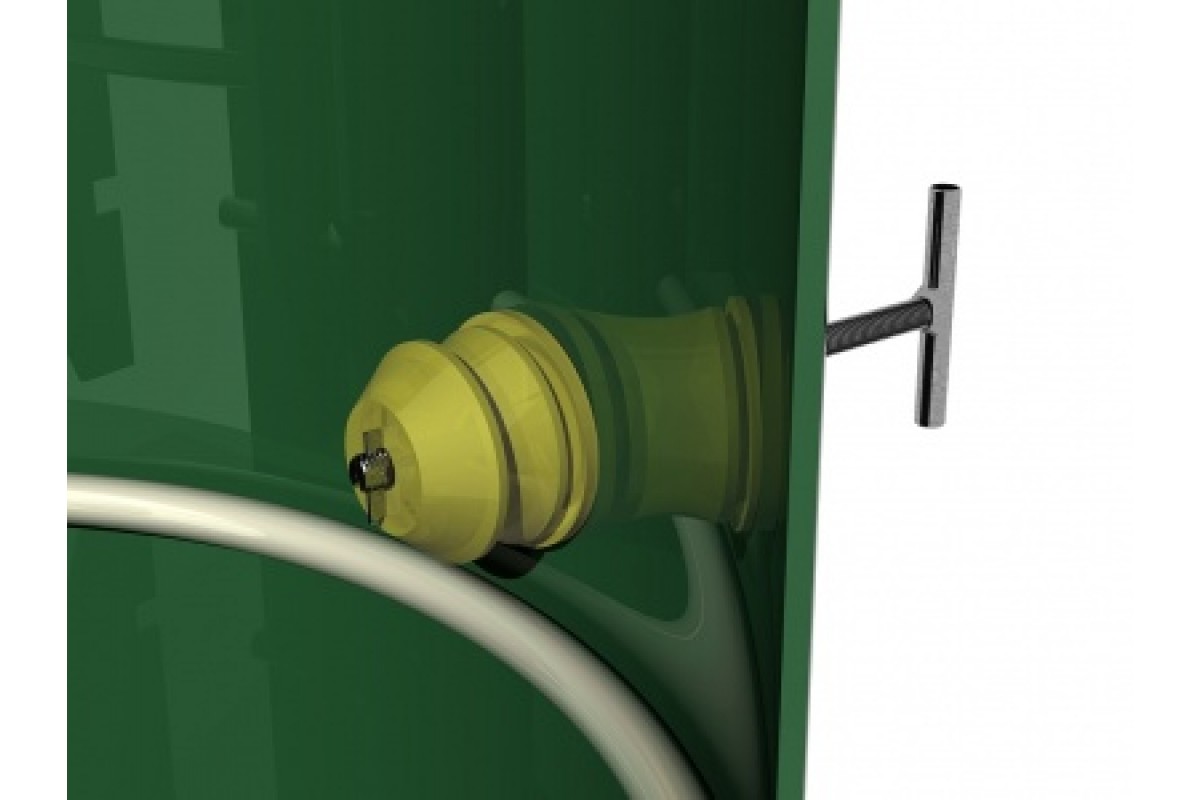

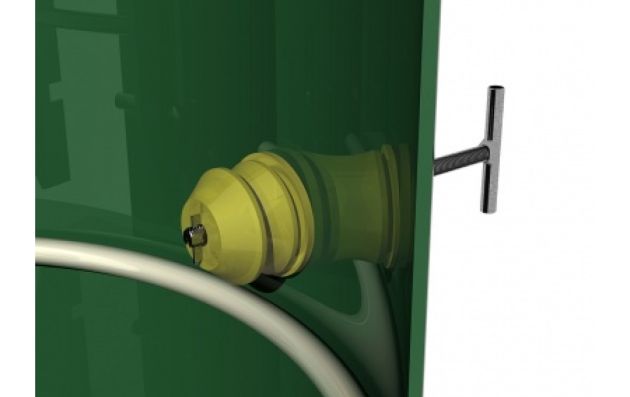

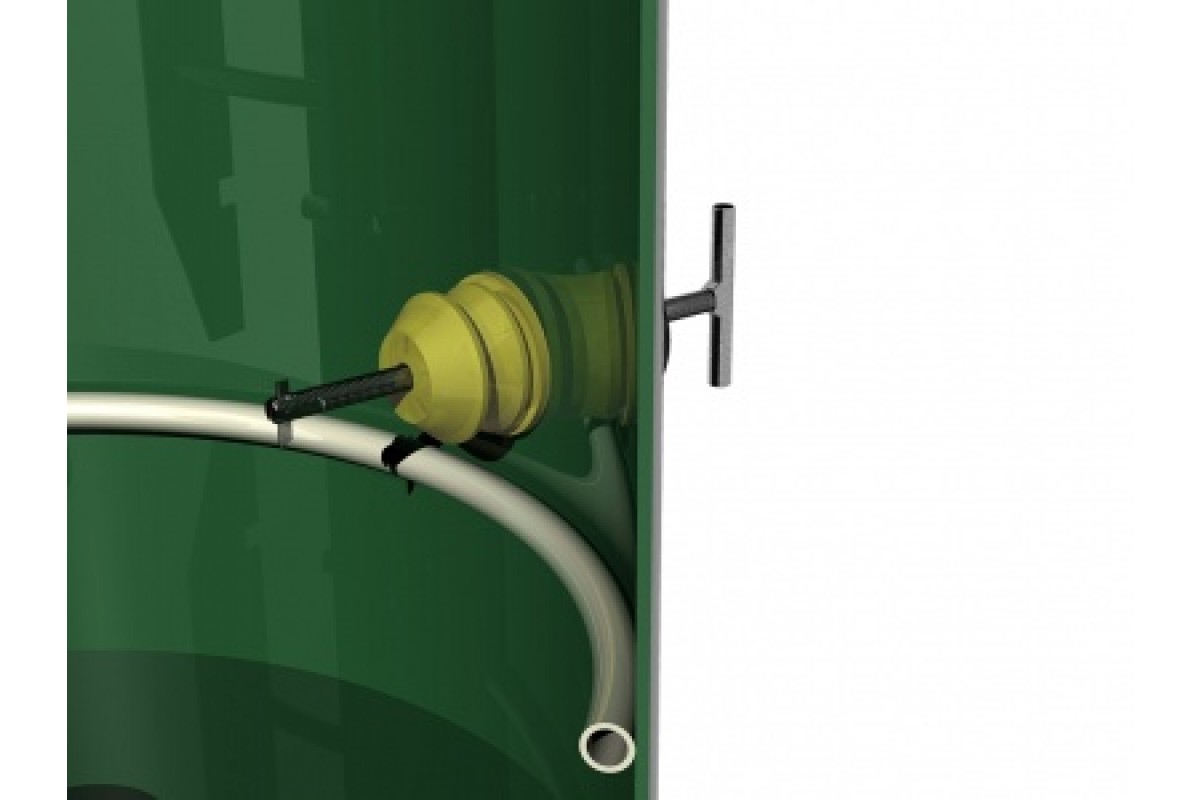

Схема установки муфты Alta Wall Connect

1. Установить универсальную Муфту Alta Wall Connect в стену изделия (Кессон, колодец, емкость и т д)

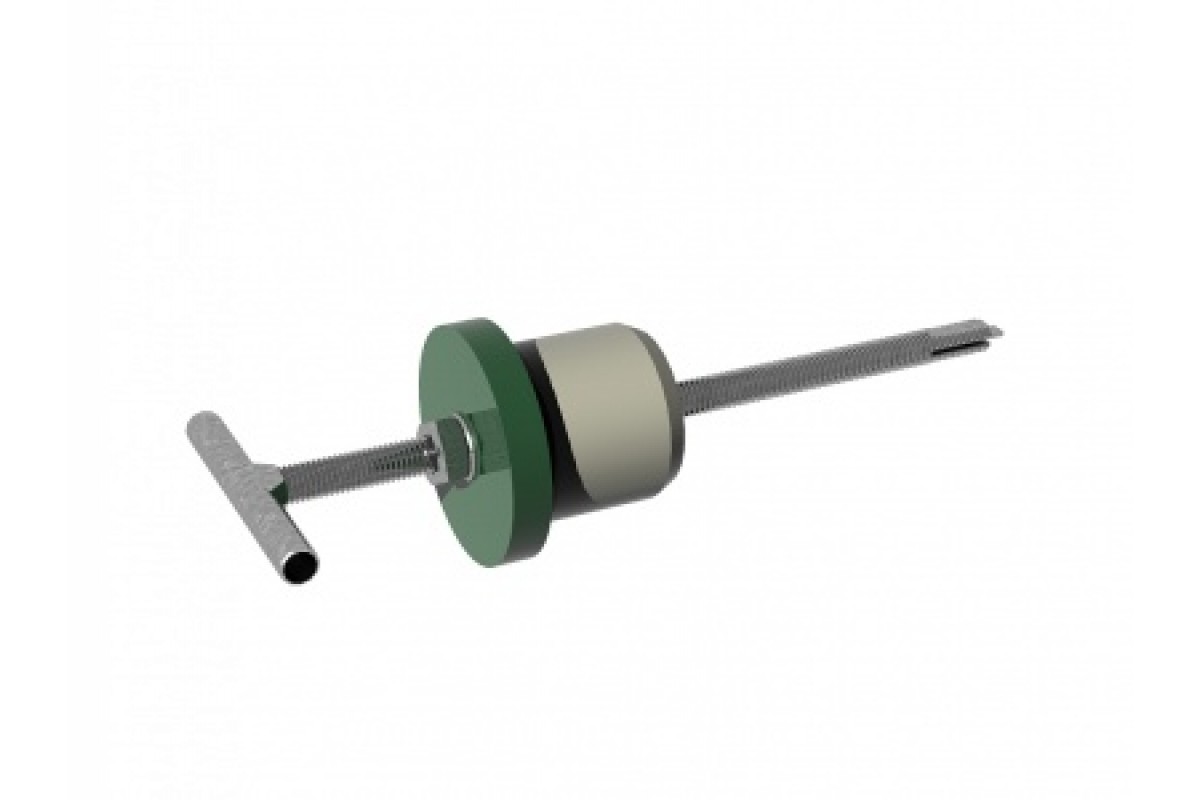

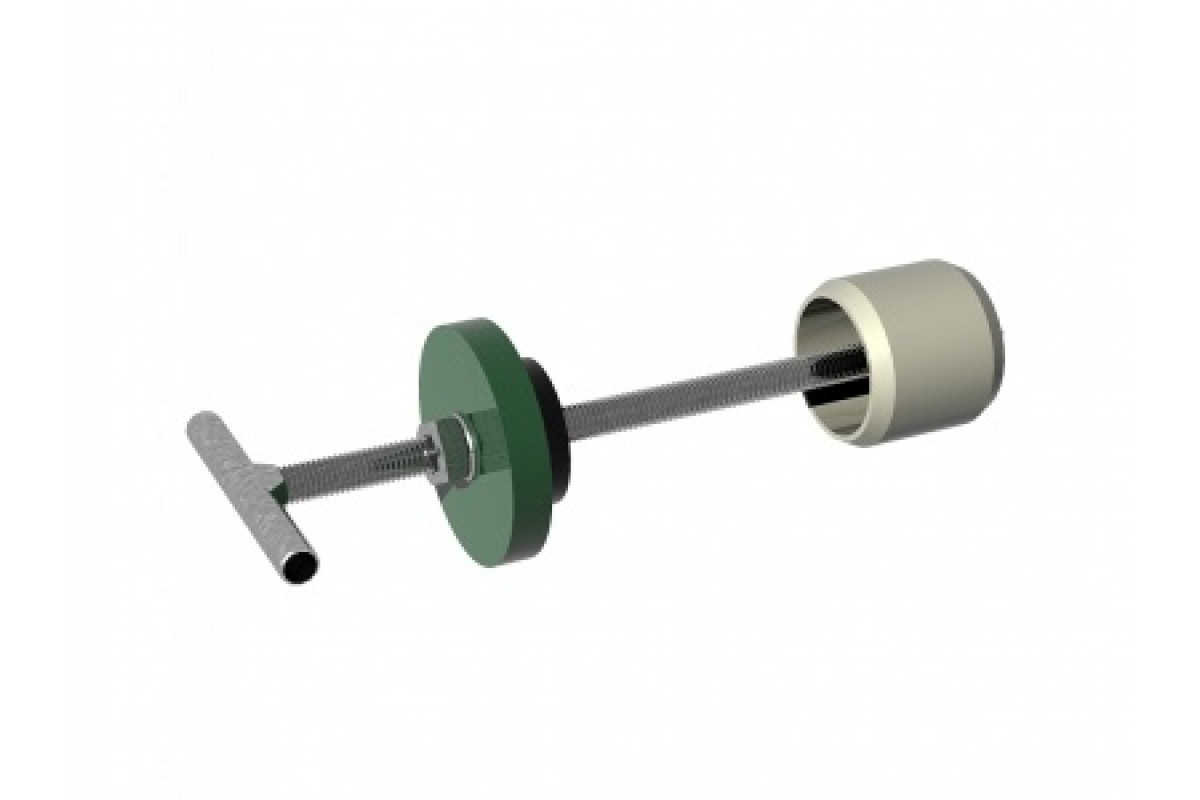

2. Разместить распорное кольцо на направляющей шпильке Инструмента и зафиксировать распорное кольцо на подвижной платформе

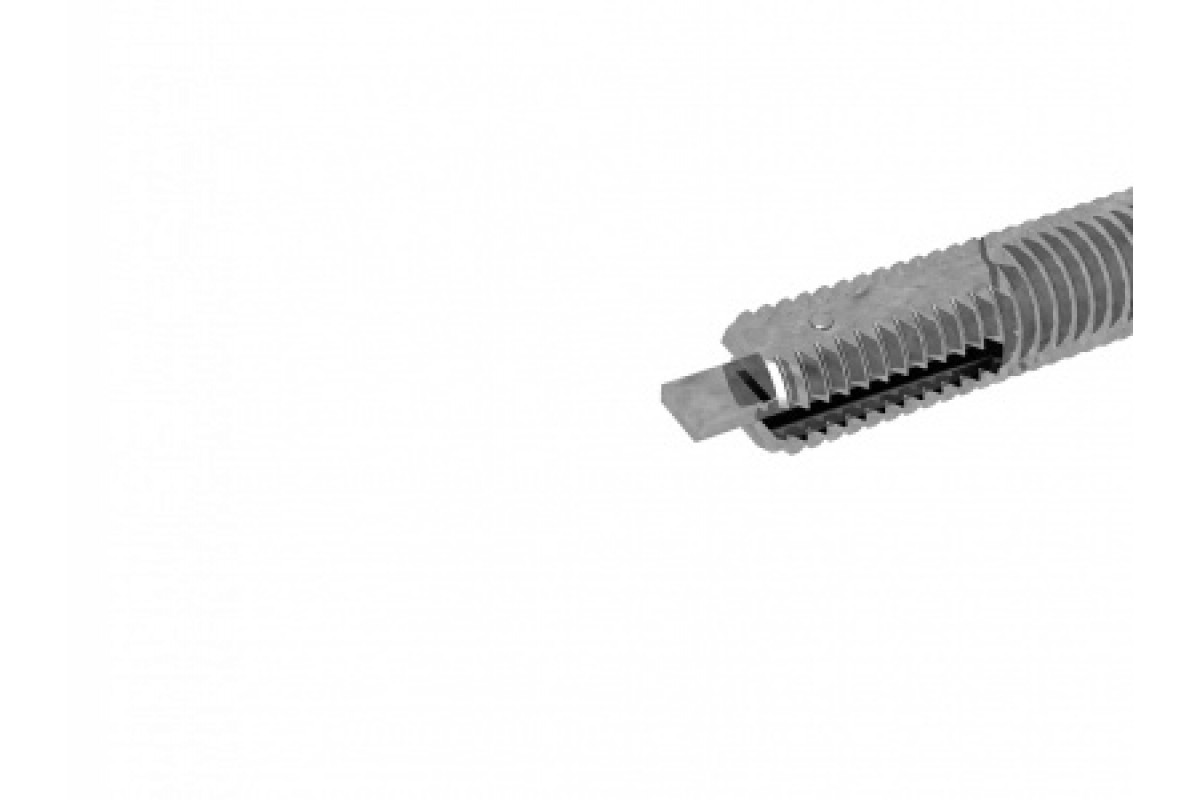

3. Развернуть Инструмент таким образом, чтобы зафиксировать поворотный упор в положении параллельно направляющей шпильке
4. Пропустить направляющую шпильку через Муфту со стороны установки распорного кольца, таким образом, чтобы поворотный упор полностью вышел с противоположной стороны Муфты

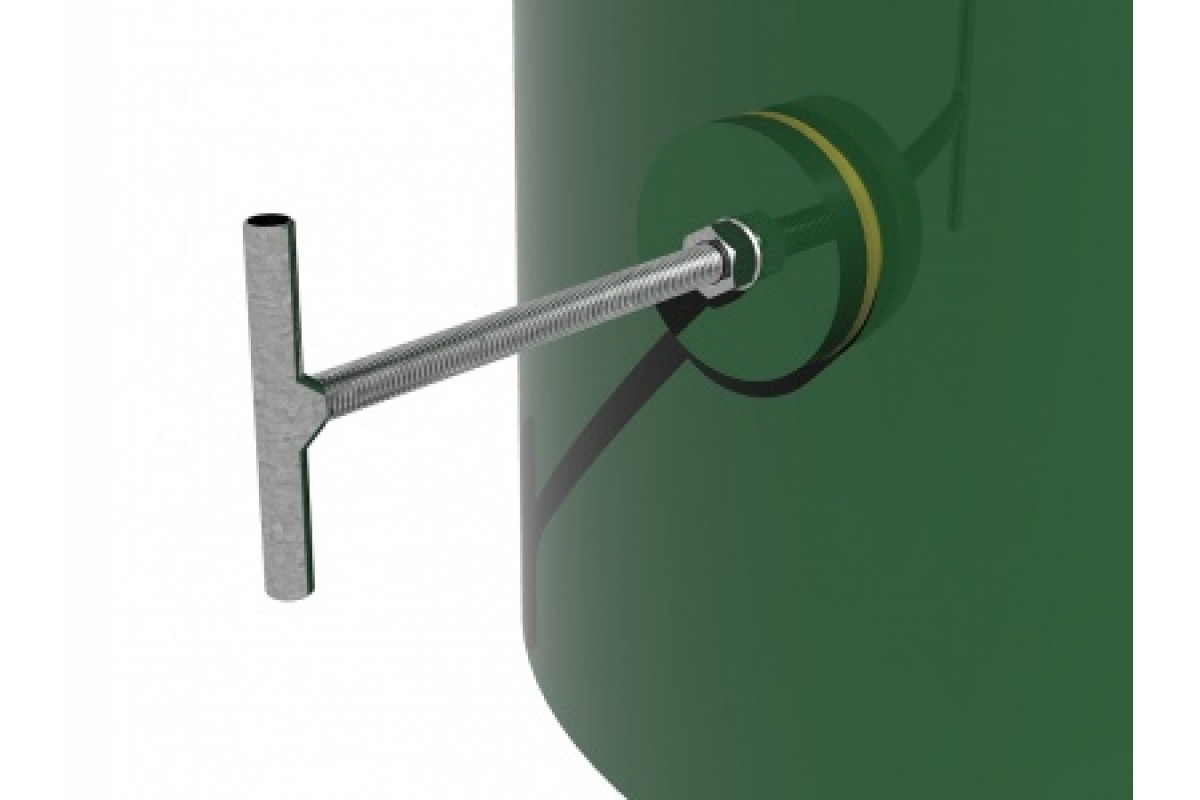

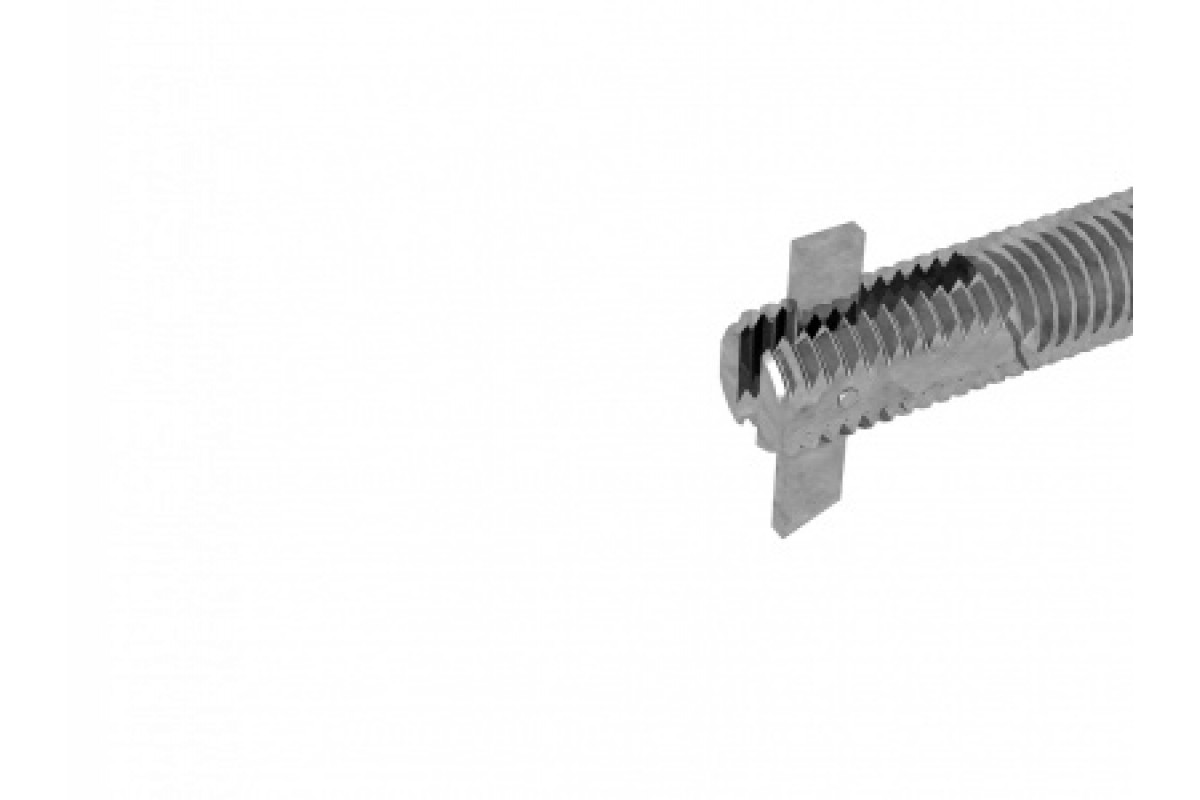

5. Повернуть Инструмент на 180о, при этом поворотный упор примет положение перпендикулярное к направляющей шпильке, аккуратно вытянуть Инструмент из Муфты до момента упора поворотного упора в Муфту

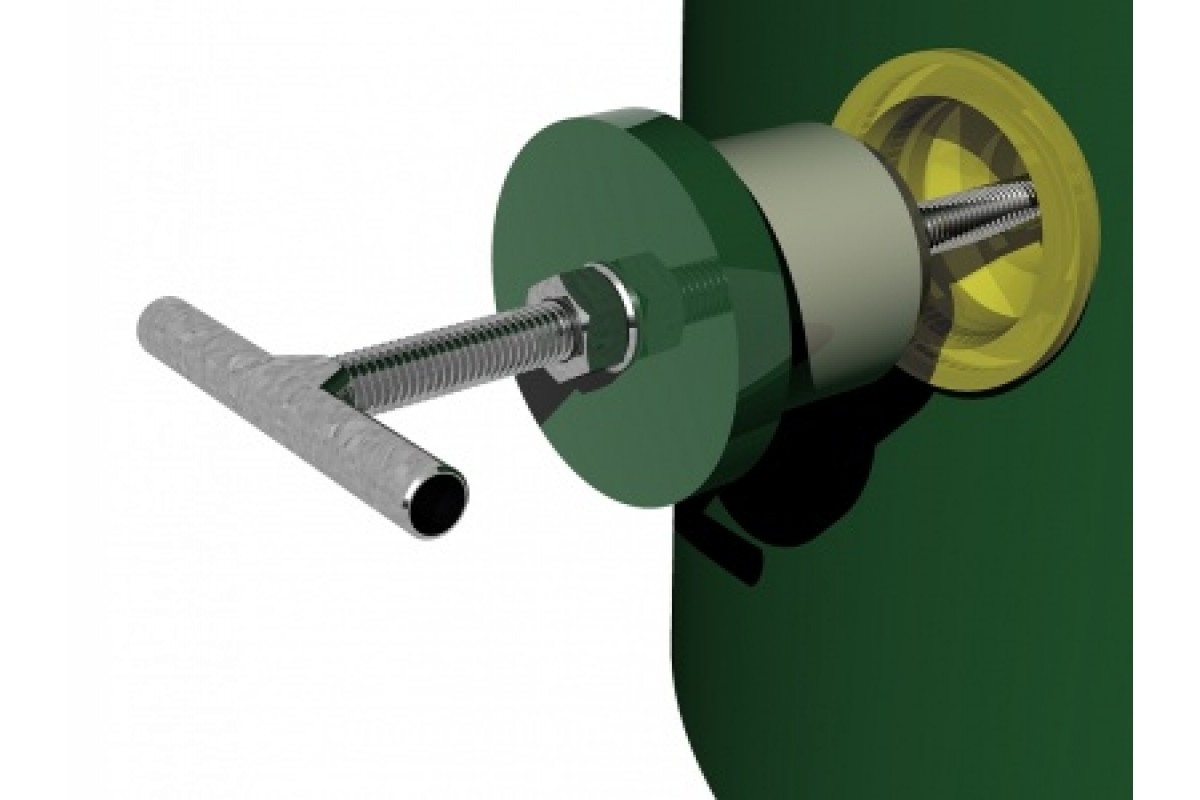

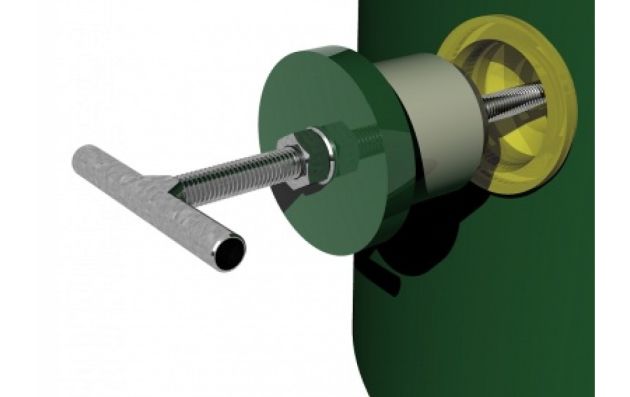

6. Закрутить гайку при помощи соответствующего ключа до полной запрессовки распорного кольца в Муфту.

ВНИМАНИЕ! Для облегчения процесса запрессовки распорного кольца, до начала данной операции следует обработать контактные поверхности муфты и распорного кольца силиконовой смазкой.

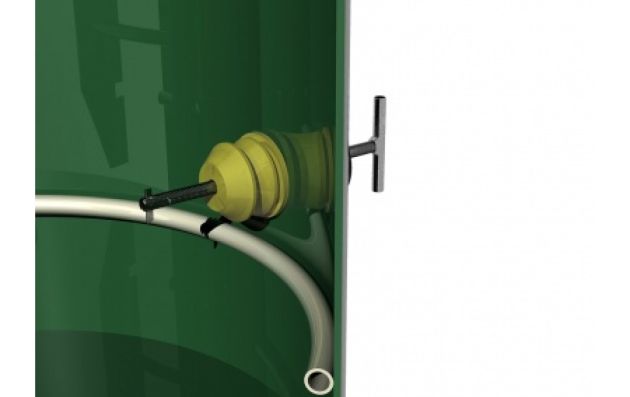

     7. После окончания запрессовки распорного кольца в Муфту, отвернуть гайку 50-70мм, выдвинуть инструмент внутрь Муфты и повернуть на 180о, при этом поворотный упор примет положение параллельное к направляющей шпильке, аккуратно удалить Инструмент из Муфты и произвести визуальный контроль качества работы, после чего можно приступить к прокладке трубопровода через Муфту Alta Wall Connect.

Схема установки муфты
